Eco Friendly Membrane Nitrogen Generator Man Machine Control Interface

Eco Friendly Membrane Nitrogen Generator Man Machine Control Interface

Membrane Nitrogen Generator Working Principle

Under a certain pressure, using the large difference of the diffusion rate between nitrogen and oxygen
from the air in the carbon molecular sieve, a large number of oxygen is adsorpted by carbon molecular
sieve, while nitrogen is collected in a short time, to achieve separation of oxygen and nitrogen.
The adsorption capacity of carbon molecular sieve is significantly different with different
oxygen pressures, reducing the pressure will release oxygen from carbon molecular sieve, this make
carbon molecular sieve regeneration, then can be used repeatedly.
Using two adsorption towers, one for adsorption and nitrogen generator, the other for desorption and recycling.
They switch with each other, thus continuous output of high-quality nitrogen.

Membrane Nitrogen Generator Environment condition

1.installation place: ground grading, without foundation, but it is necessary to have a sewage discharge
ditch.
2.The reserved area: about 200m2.
3.Ambient temperature: ≤40°C.
4.Relative humidity: ≤80%.
5.Power:440V/ 380V/220V,60/Hz/ 50Hz

Membrane Nitrogen Generator Specification:


Nitrogen system
1 air compressor
2 Compressed air pretreatment system (dryer and multistage filters)
3 Air buffer tank
4 PSA nitrogen generator
5 Nitrogen gas buffer tank
6 Control system(including man-machine control interface)
7 Instrument and meter (installed in nitrogen generator)

Required air consumption
Item
Technical parameter
Remark
Flow rate
>1200m3/h

Pressure
>0.8Mpa

PSA Nitrogen Generator
Item
Technical parameter
Remark
Model
PM-1200

N2 output
1200Nm3/h
Standard state
N2 purity
≥95%
Non-oxygen content in GB
Pressure
0.8Mpa


Nitrogen Membrane Generators

Nitrogen Membrane Unit

Eco Friendly Membrane Nitrogen Generator

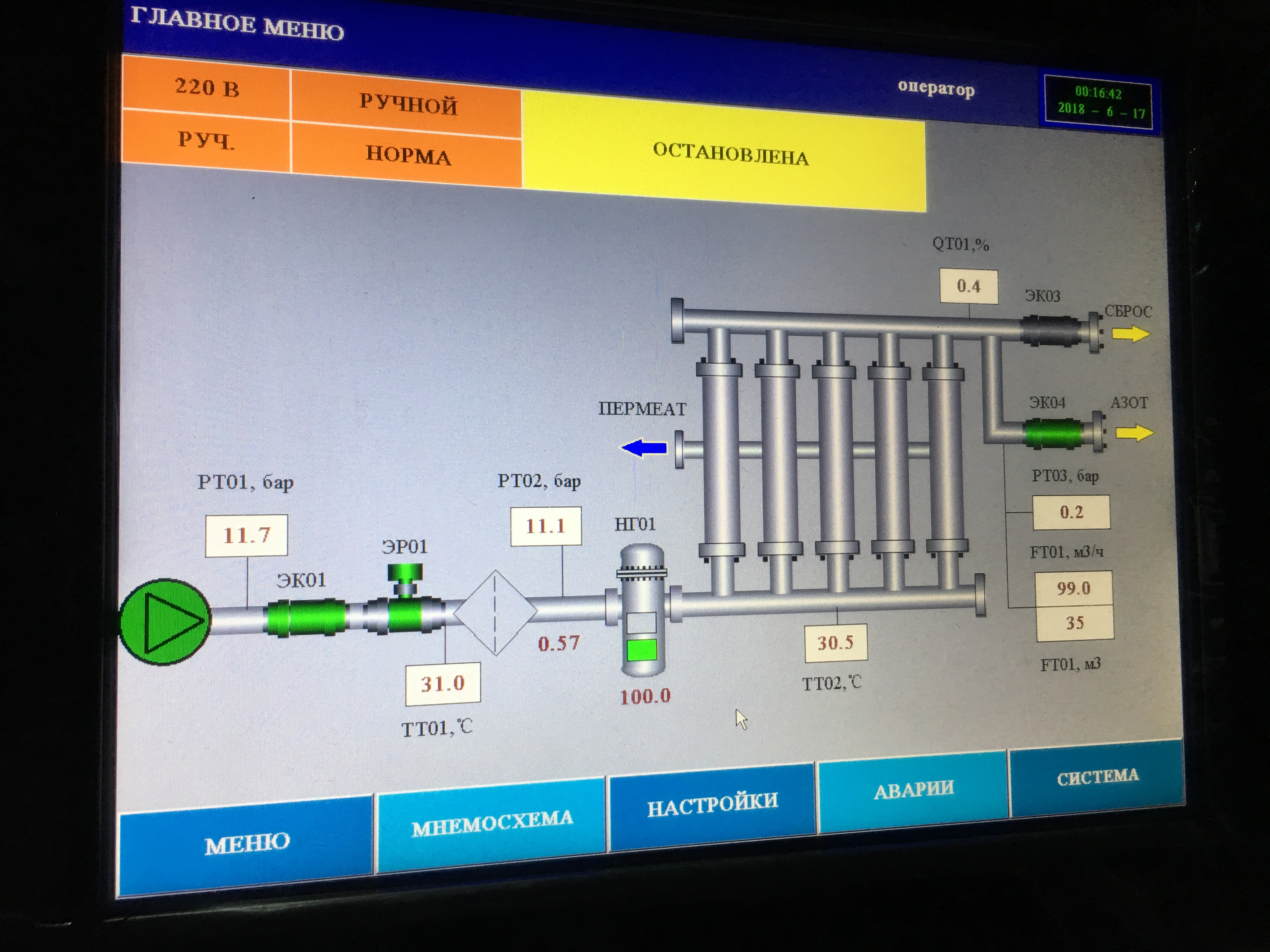

Eco Friendly Membrane Nitrogen Generator Man Machine Control Interface Images
